Navio porta contêiner: Estrutura geral, arranjos e equipamentos
2. Convés principal/convés de carga,
3. Mastro de vante,
4. Castelo de proa,
5. Sistema de refrigeração de contêineres nos porões,
6. Dutos de refrigeração de contêineres,
7. Casco duplo,
8. Passarela interna,
Retalhando o navio
Os gêmeos “Selandia” e “Jutlandia”, para 3 mil TEUS, com 34,180 dwt, 3 hélices com 3 MCP’s B & W atingindo 75.000 bhp operando à uma velocidade de serviço de 28 nós, na época (1972) eram os mais rápidos navios mercantes em atividade, porem bebiam como um Cadillac.
1 . Bulbo
2 . Peak tanque de vante
3 . Ferro
4 . Bow thruster
5 . Bosun’s store/Paiol do Mestre
6 . Passarela sob o convés
7 . Porão No1
8 . Porão No2
9 . Porão No3
10 .Porão No4
11 .Porão No5
12.Porão No6
13 .Porão No7
14 .Porão No8
15 . Praça de máquinas
16 . Estabilizador retrátil
17 . Quilha do bilge
18 . Máquina do Leme
19 . Convés de popa (em Sunken deck)
20. Leme
21 . Hélice central
22 . Hélice de lateral (BB/BE)
23 . Pé de carneiro
24. Tanques de lastro laterais
25. Tanques de lastro verticais
26.Molinete
27. Mastro
28. Gávea
29 . Guinchos de amarração
30 . Tampas (dos porões)
31 . Ventiladores dos porões
32 . Guias das células (guias para os contêineres)
33 . Dobradiça (Flip- flop)
34 . Container support
35 . Passadiço
36 . Balsas
37 . Direction finder antenna
38 . Antenas dos Radares
39 . Signal yard
40 . Radar mast
41 .Luz do canal de Suez
42 . Chaminé
43 . Antenna pole
44 . Baleira
45 . Guindaste
46 . 20′ container
47 . 40′ container
48 . Gerador à Diesel
49 . MCP Central- Motor Principal de centro
50 . MCP de BE
51 . Escada de portaló
52. Trans. BHD
53 . Long. BHD
54 . Fore BHD in Eng. room
55 . Transom stern

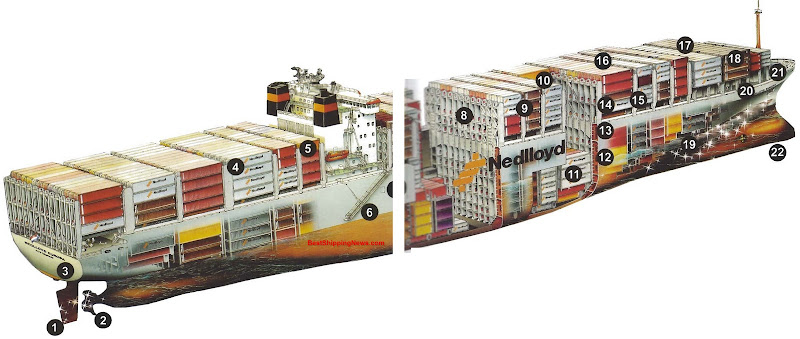

Abrindo o “Nedlloyd Europa”
Como modelo fui usado o “Nedlloyd Europa”
Capacidade: 3.604 TEU
Bandeira: Holanda
Tonelagem: 50.620
1. Leme
2. Hélice
3. Espelho de popa
4. Praça para Contêineres com 40′ (FEU)
5. Praça para Contêineres com 20′ (TEU)
6. Escada de Porta ló
7. Porta de embarque de Prático ou bunker
8. Trilhos guia para Container
9. Row no 11
10. Row no 04
11. Tier no 08
12. Tanques de lastro da asa (Wing tank water ballast)
13. Passarela coberta
14. Barreiras fixas
15. Barreiras móveis (Movable stack)
16. Bay no 15
17. Bay no 06
18. Tier no 86
19. Células, porões 1 e 2, para conteires com carga inflamável (explosivos)
20. Apoios de contêineres
21. Quebra onda
22. Bulbo
2. Hélice
3. Espelho de popa
4. Praça para Contêineres com 40′ (FEU)
5. Praça para Contêineres com 20′ (TEU)
6. Escada de Porta ló
7. Porta de embarque de Prático ou bunker
8. Trilhos guia para Container
9. Row no 11
10. Row no 04
11. Tier no 08
12. Tanques de lastro da asa (Wing tank water ballast)
13. Passarela coberta
14. Barreiras fixas
15. Barreiras móveis (Movable stack)
16. Bay no 15
17. Bay no 06
18. Tier no 86
19. Células, porões 1 e 2, para conteires com carga inflamável (explosivos)
20. Apoios de contêineres
21. Quebra onda
22. Bulbo
Nedlloyd Europa
Dimensões principais
IMO no 8915691
Name Nedlloyd Europa
Gross Tonnage 48508
Net Tonnage 19254
Deadwt Tonnage 50620
Year when Built 1991
Engine 41.615 hp Sulzer
Ship Builder Mitsubishi H.I.Nagasaki Japan
Speed 23.5 knots
Yard Number 1184
Dimensions 266.30 – 32.24 – 23.25
Depth 12.50
Vessel Type Container Ship
Call Sign PGDF
Containers 3.604 teu
Name Nedlloyd Europa
Gross Tonnage 48508
Net Tonnage 19254
Deadwt Tonnage 50620
Year when Built 1991
Engine 41.615 hp Sulzer
Ship Builder Mitsubishi H.I.Nagasaki Japan
Speed 23.5 knots
Yard Number 1184
Dimensions 266.30 – 32.24 – 23.25
Depth 12.50
Vessel Type Container Ship
Call Sign PGDF
Containers 3.604 teu
